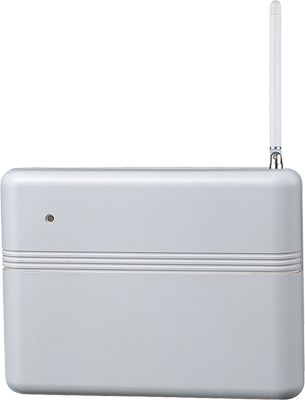

ワイヤレス中継出力ユニット

RTR100

ワイヤレス信号を100mまでコントローラーに中継、コントローラーの警報信号を受け接点を出力

  • コントローラーからの警報信号により、接点出力を動作させることが可能です。出力端子にフラッシュライトやベル等を接続することにより、警報の発生を「光」や「音」で知らせることができます。
  • リモコンでの警戒/解除操作の際に、本機の接点出力をおよそ5秒間動作させることができます。
  • オプション切替スイッチをONにすることにより、オプション用コネクタから警戒信号を出力します。(オプション用コネクタには、TM20「アラームタイマ」のみ接続可能です。)警戒出力機能を使用する場合は、SPB700「予備電源ボックス」は使用できません。

選択ポイント

コントローラーと端末機器の距離が離れている場合、または電波の状態が悪い場合に、コントローラー・端末機器間に本機を設置しワイヤレス信号を中継します。また、出力ユニットとしては、コントローラーからの警報信号を出力します。
※ホームセキュリティRシリーズに対応しています。
※システム中にサブコントローラー(子機)、非接触リモコンを使用する場合は、本機の中継機能は使用できません。

仕様

品名 ワイヤレス中継出力ユニット
品番 RTR100
電源入力 AC/DCアダプタ外部電源(DC10.5V~16V)
予備電源 Ni-Cd 4.8V700mAh
消費電流 150mA(最大)
出力 無電圧接点:1a(DC30V0.3A)
最大登録台数 中継機能:2台、出力機能:1台/1テナント
ワイヤレス端末登録台数 リモコン:30台、センサー:64台
コントローラー1台、RTR100:2台
送信出力 10mW
使用周波数 426MHz帯
電波到達距離 100m(見通し距離)
表示 表示灯/電源灯/通信灯
設定ボタン 登録ボタン/抹消ボタン/テストボタン/送信ボタン
付属機能 ワイヤレス信号の中継機能、タンパー機能/警報出力機能
警戒出力機能/ワイヤレスリモコン警戒/解除、ワンショット出力機能
電源出力機能(12V 800mA:ACアダプター使用時)
使用温度範囲 -10℃~+50℃
設置場所 屋内壁面
色調 ホワイト
外形寸法 W160×H221×D35mm
質量 約300g
