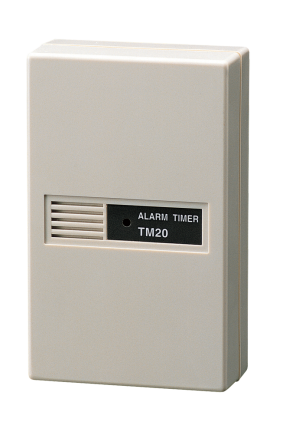

アラームタイマー

TM20

警報機器などの出力時間を調節するタイマー

  • 移報出力の接点容量はAC125V 3Aで、投光器等の接続も可能。一定時間の警告や威嚇機能を持たせたいシステムにもご活用いただけます。
  • スイッチの切替えによりa接点入力/b接点入力が可能です。
  • 約0.5秒〜30分の可変タイマです。
  • 切替スイッチにより2タイプの受信機に接続可能です。

選択ポイント

センサーから検知信号を受信し、その後一定時間移報出力するタイマーです。
また、タイマー出力とは別にループ入力に連動した異常信号もコントローラーへ出力します。

仕様

品名 アラームタイマー
品番 TM20
電源電圧 DC10.5V～18.0V（極性有）
消費電流 45mA（最大）
センサー入力 　　　検知方式　　：b接点／a接点切替
　　　許容配線抵抗：100Ω
　　　入力感度　　：50msec
タイマー出力 　出力方式　　：無電圧リレー接点（１ｃ接点）
　許容接点容量：DC30V1.2A　AC125V3.0A
切替機能 タイマー動作時間：約0.5秒～30分（20段階可変）
センサー入力方式：ｂ接点／ａ接点
信号出力ｺﾓﾝ方式 ：⊕コモン／⊖コモン
タイマー動作　　：ワンショット／リトリガ
トリガ検出方式　：オントリガ／オフトリガ
ＬＥＤ表示（赤）：タイマー出力中点灯／常時消灯
使用温度範囲 -10℃～+40℃
設置場所 屋内
色調 アイボリー
外形寸法 W62×H100×D29mm
質量 約90g
