IP画像送信機

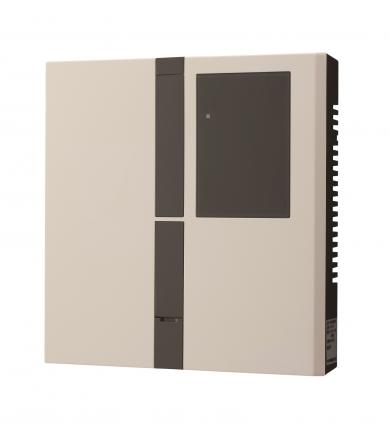

【NEW】AVT2100

SD(またはSDHC)メモリーカードへの簡易画像記録が可能

  • 発生した信号情報をPC やモバイル端末へメール送信することが可能です。
  • ブラウザー接続時にユーザー認証を行うことでセキュリティを高めます。
  • ユーザー権限レベルを設定して操作許可する機能を分類できます。
  • マイク・スピーカー接続時は、付属の音声プラグインソフトウェアを使用して、PC ブラウザー画面で音声の双方向通信が可能です。(モバイル端末での音声通信はできません)
  • PTZ カメラ接続時は、PC ブラウザー画面でPTZ カメラのパン・チルト・ズーム操作が可能です。また、PC またはモバイル端末のブラウザー画面で、予め登録しておいたプリセット位置への移動操作が可能です。
  • PC ブラウザーまたはモバイル端末のブラウザー画面で、無電圧接点出力のオン/オフ制御が可能です。
    ※ AVT2100 の各種設定や画像表示、音声通信、遠隔接点制御など全ての操作は
     Internet Explorer から行います。
    ※ PC ブラウザーとしてInternet Explorer 以外にSafari(iPhone、iPad を含
     む)、Google Chrome が使用可能です。( 各種設定と音声通信はInternet
     Explorer のみで可能)
    ※ 一部機能の操作については、インターネットアクセス機能を持った携帯電話・
     モバイル端末のブラウザーからも行うことが可能です。

選択ポイント

接続したカメラの映像をLAN またはインターネットを介して遠隔地(PCまたは携帯電話のWebブラウザー)で確認ができる画像送信機です。
専用の音声通信アプリケーションにより双方向の音声のやりとりが可能です。
各種コントローラーやデジタルレコーダーなどと組み合わせて、お客様のニーズに合わせた最適なシステムを構築していただけます。

仕様

品名 IP画像送信機
品番

AVT2100

電源入力 DC11V~16V
消費電流

400mA(最大)

映像入力

4 入力  NTSC/EIA  BNC レセプタクル
      75 Ω 終端抵抗 ON/OFF 選択可能

映像出力 1出力  RCAピンジャック
(設置工事時等の映像確認用)
音声ライン入力 4 入力  0.2V 22k Ω 不平衡 端子台接続
音声ライン出力 4 出力  0.2V  1k Ω 不平衡 端子台接続
停電入力 1入力 最大許容配線抵抗 100Ω NO/NC選択 端子台接続
センサ入力 4入力 最大許容配線抵抗 100Ω NO/NC選択 端子台接続
接点出力 4出力 接点容量 DC30V 0.5A NO/NC選択 端子台接続
セット入力 1入力 最大許容配線抵抗 100Ω  開/閉=警戒/解除 端子台接続
ループ出力 1出力 接点容量 DC30V 0.1A NC 出力 端子台接続
RS-485

1系統 カメラPTZ制御用 終端抵抗110ΩON固定 端子台接続
   対応カメラ :Pelco-D制御カメラ(9600bps固定)
   対応映像入力:映像入力1~4

適用回線 イーサネッ ト10BASE-T/100BASE-TX RJ-45 レセプタクル
記録メディア

SDメモリカード:1GB、2GB(FAT16形式に対応)
SDHCメモリカード:4GB,8GB,16GB,32GB(FAT32形式に対応)
※ パナソニック、サンディスク、東芝製の SD/SDHC
メモリカードを推奨します。他メーカ製品では正常にデータに読み書きができない場合がありますので、ご注意ください。

本体タンパー あり
使用温度範囲 0℃~+40℃
設置場所 屋内(壁掛け方式)
色調 ホワイト/ダークグレー
外形寸法 W240×H250×D56.5mm
質量 約1.3kg

各種資料ダウンロード

各種資料ダウンロードにあたってご利用上の注意をご確認ください

選択したファイルを一括ダウンロードします。

AVT2100_外形寸法図.pdf (53,18 KB)
AVT2100_外形寸法図.dxf (647,09 KB)
