アツミ電氣株式会社

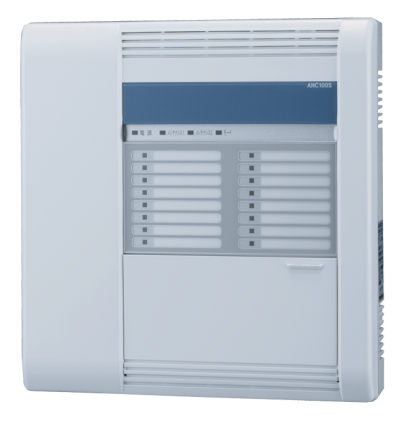

接点入力増設ユニット

ANC100S

接点式端末の増設装置として警備先に設置

  • 本機は入力数を増やすために使用され、1台で16CHの接点入力の増設が可能です。
  • AMT1300には最大7台まで増設可能です。
  • AC電源入力、DC電源出力を搭載しています。センサ用電源として使用できるため電源装置を必要としません。
  • CH1-CH8は断線短絡検知機能を搭載しています。

選択ポイント

A-MAXシステムの端末装置として警備先に設置され、接続された各種センサーからの異常信号を検出し、センサー灯にて異常を知らせます。
接続された非常通報装置へ異常情報及び機器の状況を的確に通信します。

仕様

品名 接点入力増設ユニット
品番 ANC100S
電源電圧 AC100V 50/60Hz
消費電力 17W
予備電源 13.2V 500mAhまたは600mAh Ni-Cd
充電方式 トリクル充電
電源出力 13.2V±10% 600mA
入力

入力数:16 DAY/NIGHT切替可
a接点(NO)/b接点(NC)切替可
断線/短絡検出切替可(CH1~8)

操作キー 復旧×1
表示 電源灯/メンテナンス灯/動作モード灯/センサー灯/レベルメータ
接続 シリアルI/F
使用温度範囲 0℃~+40℃(結露なきこと)
設置場所 屋内(壁掛け方式)
色調 ホワイト
外形寸法 W240×H250×D56.5mm
質量 約1.5kg(予備電源込)
