アツミ電氣株式会社

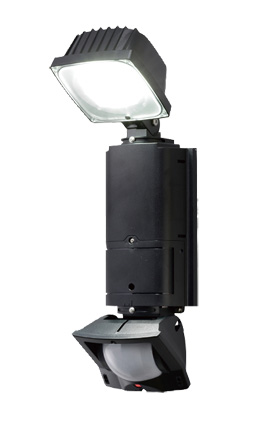

LED 調光センサライト

EL-101L

LED 調光による省エネ効果と真っ暗にならない安心感を両立

  • 最大光束は 1 灯タイプ(EL-101L)約 1000lm、2 灯タイプ(EL-202L)約 2000lm になります。
  • 検知エリアは抜けの少ない 15 m× 15m のスクエアエリア。
  • 周囲温度に応じて検知感度を自動調整するマイコン制御つき高性能人感センサ採用。
  • 軽量で一体型のボディにより高所産業でも簡単設置が可能。
  • 電源 AC100V、200Vどちらでも使用が可能。
  • 接点出力機能付で外部機器との連動動作が可能。

選択ポイント

駐車場をはじめとする屋外施設において「必要なときに必要な明かり」を提供します。周囲が暗くなると、LED ライトがほんのりと点灯。センサーが人を検知すると一定時間だけ明るく点灯します。取付高さは 2.5m ~ 4.5m に対応。

仕様

品名 LED 調光センサライト
品番 EL-101L
定格電圧 AC100V/200V 50/60Hz
消費電力  待機時(昼間)最大 2W
待機時(夜間)2-9W
  動作時(夜間)最大 17W
電源入力 キャブタイヤケーブル(2PNCT Φ 0.75mm × 2 芯)
口出し線長さ約 0.75m
接点出力
(昼夜判別無し)
無電圧接点出力(50V、0.1A)1C 接点
5 秒/ 1、3、5 分の点灯時間連動(オフディレイタイマ)
接点出力接続 スクリューレス端子台
動作表示灯
(赤色 LED)
電源投入時(ウォームアップ時):点灯
 非検知時   :点滅
   検知時(昼間):高速点滅
 検知時(夜間):点灯
使用温度範囲 ー 20℃~ +35℃
保護構造 IPX3(防雨形)
材質 ポリカーボネート、
高密度ポリエチレン、ステンレス
設置高 2.5/3.5/4.5m 切替
(各取付高さに適した検知感度を設定)
設置場所 屋外ポール、壁面
外形寸法 W130×H495×D202mm
質量 約1.7kg
