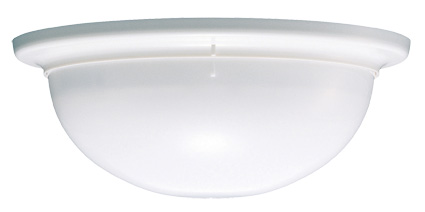

IR33｜製品情報｜アツミ電氣株式会社

増幅回路にアツミ独自のアナログ・マルチプレックス方式（Aエーマックス-MUX演算処理方式）を採用することによって4素子センサでありながら優れたコストパフォーマンスを実現しました。
可視光フィルタカバーの採用で従来センサより約2倍の減衰率を実現し耐外乱光性能を向上させました。
パターンロケータの採用で検知ゾーンが確認でき、工事性を向上させました。
半導体リレーの搭載により、リレー開閉時の接点の不快な動作音がありません。

自社開発のミラーを搭載し死角のない高密度な検知エリアを構成しています。また、2× 2のハイパー4素子により、人体検知精度を向上させ安定警戒を実現しました。

品名	熱線センサー（スポット警戒型）
品番	IR33
電源電圧	DC9V〜28V（無極性）
消費電流	25mA（最大）
警戒方式	スポット警戒
検知エリア	7m　2.5°（取付高：5m）
検知ゾーン（ｾｸﾀｰ）	14対（56本）
検知速度	0.3m～2.0m/秒
検知感度	背景との温度差　：1.5℃ 歩行速度　　　　：1m/秒環境温度　　　　：+35℃ 感度設定　　　　：100％
検知方式	パッシブインフラレッド方式
表示灯	電源投入時、検知時、メモリー機能、自己診断機能、位置異常検出機能
検知出力	無電圧接点（1a/1b切替）接点動作：ワンショット3秒接点容量：DC30V　0.1A（抵抗負荷）閉時出力抵抗：3.0Ω以下
タンパー出力	無電圧接点（1b）接点動作：カバーを開けている間、開接点容量：DC20V0.05A（抵抗負荷）閉時出力抵抗：5.0Ω以下
使用温度範囲	-20℃〜+50℃
設置場所	屋内の天井（別売金具にて壁面取付も可）
色調	ホワイト
外形寸法	Φ150×Ｈ59mm
質量	約190g
