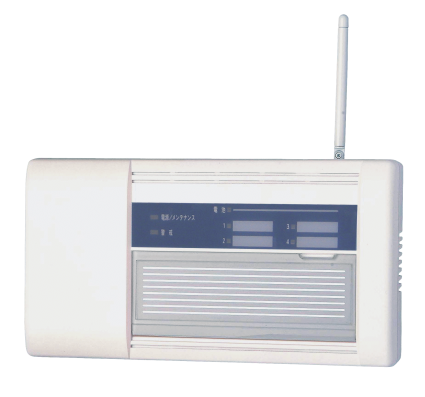

ワイヤレスアダプタ

RCD100

戸建住宅/集合住宅向けコントローラーの子機としてシステムを構築

  • ホームセキュリティNODE-SXシリーズのワイヤレスセンサを最大60台まで登録することができます。感度が低いセンサー用にワイヤレス中継出力ユニットの中継モードも1台登録できます。
  • 既存設備の活用によりコスト面、施工面での導入メリットがあります。
  • 警報、定期受付異常、電池異常の直近の履歴を10件まで確認することが可能です。
  • 異常を検知したセンサーを後から特定するため、表示を残すメモリー機能を有しています。
  • ワイヤレス端末機器の電池異常や定期受信異常も検出し、同様に表示灯、無電圧接点出力を動作させるメンテナンス機能も有しています。

選択ポイント

小電力型ワイヤレスシステムのワイヤレスアダプターです。
ワイヤレス端末機器からの検知信号を接点出力で各種コントローラーに送出します。各種ワイヤレス端末機器からの信号を検出すると、そのセンサーの表示灯、無電圧接点出力が動作します。


仕様

品名 ワイヤレスアダプター
品番 RCD100

電源

電源電圧

AC100 50/60Hz または DC10.5V~16.0V
消費電力/電流 5W/200mA(最大)

予備電源(オプション)

4.8V 700mAh Ni-Cd
出力 警報個別出力

無電圧接点:DC30V 0.1A
1a/1b切替(一括選出力4回路

タンパ出力

無電圧接点:DC30V 0.1A
1a/1b切替(一括選択)
各1回路(計3回路)

電池出力
受信異常出力
入力 警戒入力 a接点/b接点切替許容配線抵抗:300Ω
ワイヤレス入力 登録数

ワイヤレスセンサ×60(4グループ×15)
ワイヤレス中継出力ユニット×1
(出力ユニットとしては使用不可)

送受信周波数 426MHz帯(16波から選択)
スイッチ

表示復旧スイッチ1/登録スイッチ1/抹消スイッチ1/履歴スイッチ1/点検スイッチ1/設定スイッチ6p×2

表示

電源灯・メンテナンス灯1(緑/赤)/警戒灯1(緑)/電池灯1(赤)/センサ灯4(赤)/送受信灯1(赤)/登録モード灯1(赤)/履歴モード灯1(赤)/テストモード灯1(赤)/

鳴動 ブザー操作音
履歴確認機能 センサ灯1/センサ灯2/センサ灯3/センサ灯4/電池/定期受信異常/タンパ各10件
構造環境 使用温度範囲 0℃~+40℃(結露なきこと)
設置場所 屋内
色調 ホワイト
外形寸法 W240×H130×D56.5mm
質量

約750g
