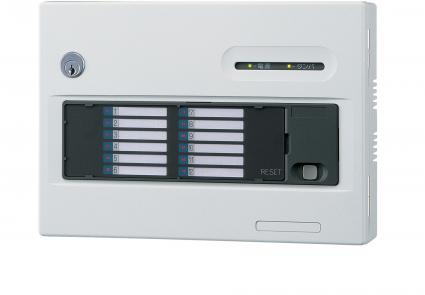

回路表示器

CD12

センサの動作状態を見守る診断機能付回路表示器

  • 警備の開始/解除を行う際に、センサループの状態が確認できます。ループ異常があれば表示灯で異常箇所が特定できます。
  • 解除中、設定された一定時間にセンサから信号の入力がないと保守出力を送出するセンサ診断機能を搭載しています。
  • 本機のカバーが開けられた場合、タンパ灯が点灯し、異常信号を出力するタンパ機能を備えています。
  • 各センサのa/b切替、応答時間の変更、特定センサの代表除外、センサ診断機能など運用や保守にも柔軟に対応する多彩な機能を搭載しています。
  • 複数台の連動動作(連動可能台数は最大8台)が可能で、連動リセット入力を並列接続することで、1台のリセットスイッチ操作によりすべての回線灯・保守出力がリセットできます。
  • 6回路/12回路の各タイプを用意しています。

選択ポイント

回路表示器:CD6/CD12は、センサ群を区分けし、警報時や警戒操作時にセンサループの異常箇所を特定するためのセンサとコントローラ間の中継器です。各センサからの信号を検出すると、そのチャンネルの表示灯・個別出力(無電圧出力)が動作し、同時に代表出力が送出されます。また、解除中、設定された一定時間にセンサが動作しなかった場合に保守出力(無電圧出力)を送出する、センサ診断機能を有しています。

仕様

品名 回路表示器
品番 CD12
電源電圧 DC9.8~16.0V
消費電流 160mA(最大)
センサ入力 a接点/b接点切替方式
警戒入力 a接点/b接点切替方式
連動リセット入力 a接点連動可能台数:8台
個別出力 12出力a接点/b接点切替方式DC30V0.1A
代表出力 1b接点センサ入力に応動DC30V0.1A
保守出力 1b接点保持動作DC30V0.1A
警戒出力 動作:警戒入力に応動
許容出力容量:DC30V0.1A
出力モード:警戒入力のモード
警戒入力モード a接点/b接点
使用温度範囲 0℃~+40℃
設置場所 屋内
色調 グレー
質量 約1.5kg
