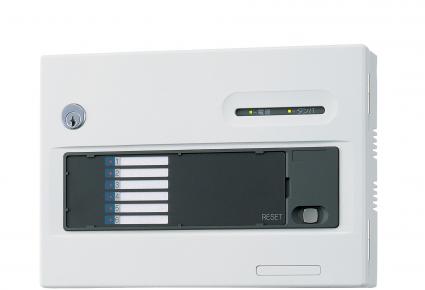

CD6
回路表示器:CD6/CD12は、センサ群を区分けし、警報時や警戒操作時にセンサループの異常箇所を特定するためのセンサとコントローラ間の中継器です。各センサからの信号を検出すると、そのチャンネルの表示灯・個別出力(無電圧出力)が動作し、同時に代表出力が送出されます。また、解除中、設定された一定時間にセンサが動作しなかった場合に保守出力(無電圧出力)を送出する、センサ診断機能を有しています。
品名 | 回路表示器 |
品番 | CD6 |
電源電圧 | DC9.8~16.0V |
消費電流 | 110mA(最大) |
センサ入力 | a接点/b接点切替方式 |
警戒入力 | a接点/b接点切替方式 |
連動リセット入力 | a接点連動可能台数:8台 |
個別出力 | 6出力a接点/b接点切替方式DC30V0.1A |
代表出力 | 1b接点センサ入力に応動DC30V0.1A |
保守出力 | 1b接点保持動作DC30V0.1A |
警戒出力 | 動作:警戒入力に応動 許容出力容量:DC30V0.1A 出力モード:警戒入力のモード |
警戒入力モード | a接点/b接点 |
使用温度範囲 | 0℃~+40℃ |
設置場所 | 屋内 |
色調 | グレー |
質量 | 約1.5kg |
