アツミ電氣株式会社

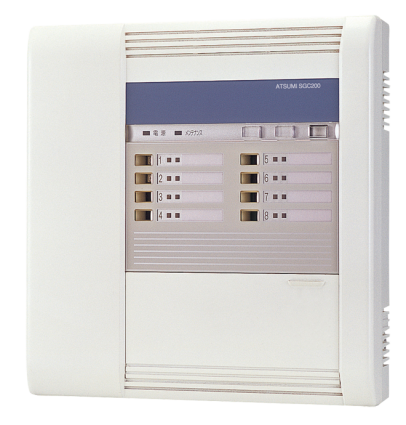

入力増設ユニット

SGC200

セキュリティコントローラーに接続可能な8回線入力増設ユニット

  • 警報時には発報したチャンネルを個別表示灯で確認ができます。設定により表示灯の保持/非保持の選択も可能です。
  • マルチ報知機能により、どのチャンネルにも報知設定ができます。また、入退出遅延タイマも各チャンネルに自由に設定が行え、警戒目的に合わせた警戒モードの構築が可能です。
  • 各チャンネルはDAY/NIGHT、NO/NC切替が可能、オープンコレクタ方式の個別警報出力を備えています。
  • コントローラ側の設定により、[ローカル設定]では最大3台× 4、[ゾーン設定](SG2208限定機能)では最大8台接続可能です。

選択ポイント

防犯8回線の入力増設ユニットです。セキュリティコントローラー(SG2208)に増設が可能で、多回線対応や警戒ゾーンの分散化を可能にします。様々な施設や小規模なテナントビルなど、警戒規模に応じてシステム構築が行えます。

仕様

品名 入力増設ユニット
品番 SGC200
電源電圧 DC10.5V~28.0V
消費電流 200mA(最大)
入力

8回線 DAY/NIGHT切替可
a接点(NO)/b接点(NC)切替可
検出感度:50ms固定 許容配線抵抗:300Ω

出力 1a/1b切替×8 無電圧接点
オープンコレクタ出力:DC30V0.1A
個別ボタン 8ボタン:照光式
個別表示 回線個別ボタン、回線警報灯、回線有効灯、
回線チャイム灯
接続 シリアルI/F
設置場所 屋内(壁掛け方式)
外形寸法 W240×H250×D56.5mm
質量 約1.5kg
