アツミ電氣株式会社

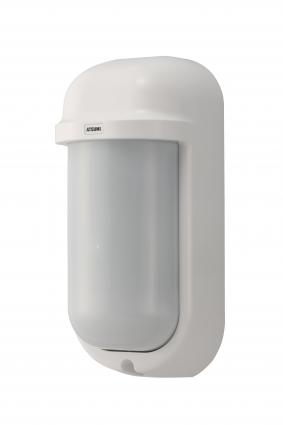

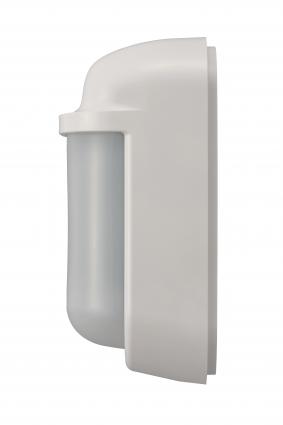

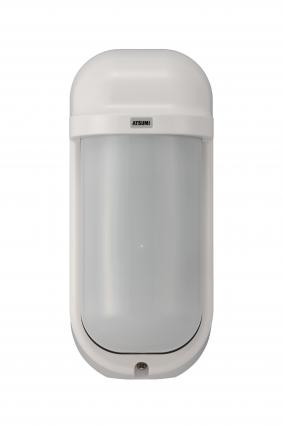

屋外熱線センサー

ATS06A

誤報の低減し、高精度な侵入者検知能力のある屋外熱線センサー

  • 上段と下段のセンサーが同時に動体を検知した場合に検知出力します。
  • 上段センサーが反応しない高さの動体は検知しません。
  • テストモードでは上段センサーと下段センサー個別に検知状態をLEDで確認できます。
  • アンチマスキング機能により、カバーへの妨害工作を検出します。
  • 外部入力に接続した別のセンサーとの連動が可能です。
  • 独自機構により±5°の斜面に対応可能です。
  • ２つのミラーレンズ、SCAA信号処理アルゴリズムの採用により高検知感度を実現しました。
  • 大型ペットには非検知です。
  • LED表示灯は検知出力時点灯します。
  • ドアスイッチ、またカメラへのトリガーなどにも活用できます。

選択ポイント

各種機器のコントロール用スイッチとしての用途にも活用できます。
壁またはポールへの取付が可能です。

仕様

品名 屋外熱線センサー（Outdoor PIR Detecter）
品番 ATS06A
電源入力 DC10.5V～28.0V
消費電流 25mA（最大)
設置高 0.8m～1.2m
検知エリア 12m、88°
検知ゾーン（ｾｸﾀｰ） 21対（42セクター）
検知方式 パッシブインフラレッド方式
検知速度 0.3m～2.0m/秒
検知感度 背景との温度差：1.5℃
歩行速度　　　：1ｍ/秒
環境温度　　　：+35℃
感度設定　　　：100％
検知エリア調整範囲 水平±54°（13段階）、垂直±5°
距離調整（6段階）2.5m～12m
表示灯 自己診断、電源監視、ウォームアップ、
アンチマスキング、テストモード、検知、外部入力
検知出力 形　　式　　：無電圧接点（1a/1b切替）
接点動作　　：検知時 ワンショット 2秒
接点容量　　：DC30V、0.3A（抵抗負荷）
閉時出力抵抗：3.0以下
ｱﾝﾁﾏｽｷﾝｸﾞ出力

出力方式　　：無電圧接点（1b）
接点動作　　：マスキングが1分以上継続時、連続
接点容量　　：DC30V、0.3A（抵抗負荷）
閉時出力抵抗：3.0Ω以下
タンパー出力

出力方式　　：無電圧接点（1b）
接点動作　　：フロントカバーが開けられた時、連続
接点容量　　：DC30V、0.1A（抵抗負荷）
閉時出力抵抗：3.0Ω以下
使用温度範囲 -25℃〜+50℃
設置場所 壁/ポール、屋内/屋外（IP55）
色調 ホワイト
外形寸法 W82×H188×D86mm
質量 約350g
