16ch EX-SDI 2.0 ハイブリッドレコーダー

ADX3016

  • EX-SDI 1.0/2.0、HD-SDI、IP、AHD、アナログ入力に対応。
  • フルHDを超える4M/4Kの高精細映像録画が可能。
  • EX-SDI TDMに対応。最大カメラ8台のフルHD映像を同軸1本で受信。
  • HDD増設ユニットの接続(最大8台)で長時間録画が可能。
  • HDD増設ユニットごとにRAID1/RAID5/RAID10対応。
  • ライブ映像の表示・録画、録画映像の再生、ネットワークによる遠隔操作、バックアップが同時に行えるマルチオペレーション。
  • 専用ソフトによる遠隔での複数拠点監視に対応。
  • スマートフォンによる遠隔監視、録画映像の再生、音声伝送に対応、どこでも映像モニタリングが可能。(※スマートフォンの機種やバージョンによりご利用いただけない場合がございます。)
    ※ラックマウント金具付属

選択ポイント

・H.264圧縮方式
・HDD:8TB
・DDNSサービス対応
・スマートフォン対応
・集中監視ソフト対応
・PTZ制御対応

仕様

品名

16ch EX-SDI 2.0 ハイブリッドレコーダー

品番 ADX3016
電源入力 AC100V 50Hz/60Hz
消費電力 100W(最大)
映像信号 EX-SDI/HD-SDI(1080p30,1440p30,2160p30)
EX-SDI TDM(1080p30)
AHD(1080p30)
アナログ(NTSC)

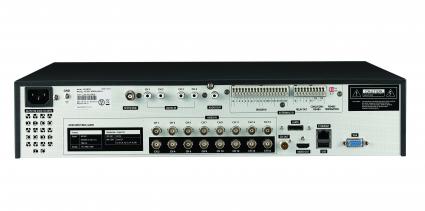

映像入力 16入力(BNC)
モニタ出力 HDMI(フルHD/4K)×1、CVBS×1(NTSC)、
SDI(フルHD)or VGA (フルHD)×1
音声入出力 入力×4(RCA) 出力×1(RCA)
その他入出力 アラーム入力×16、アラーム出力×2(リレー)
記録 HDD 8TB
画質 10段階(HIGH/Q9/.../Q2/Low)
録画レート

 最大480fps(1080p)

録画モード 連続/イベント/緊急
外部保存機能 USBメモリ
使用温度範囲 +5℃~+45℃
外形寸法/質量 W445×H88×D418mm/約7.2kg(HDD含む)



各種資料ダウンロード

各種資料ダウンロードにあたってご利用上の注意をご確認ください

選択したファイルを一括ダウンロードします。

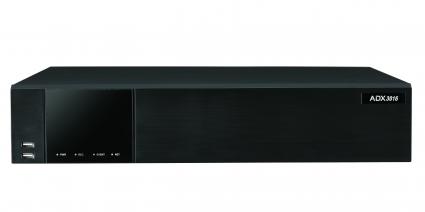

ADX3016 正面.JPG (477,32 KB)
外形寸法図_ADX3016.pdf (42,09 KB)
外形寸法図_ADX3016.dxf (1,28 MB)
ADX3016 製品案内書.pdf (530,21 KB)
ADX3016_仕様書.pdf (147,75 KB)
ADX3000シリーズ取扱説明書rev.03.pdf (14,3 MB)
ADX3000シリーズ_クイックガイド_ユーザーマニュアル.pdf (1,49 MB)
ADX3000シリーズ クイックガイド_インストールマニュアル rev.01.pdf (1,57 MB)
ADX3000シリーズ 取扱説明書【別冊】IPカメラの登録と設定.pdf (2,24 MB)
Control Center Setup v7.3.7(64bit).exe (117,8 MB)
Control Center Setup v7.3.7(32bit).exe (101,05 MB)
ControlCenter取扱説明書rev.01(ver7準拠).pdf (5,59 MB)
ADX3000シリーズ録画時間表(4M,4K対応版).pdf (75,68 KB)
edvr_adx3016_10.2.49.dat(77,62 MB)

    前へ

    次へ

    その他

    ◆録画時間表(映像解像度:1080p)HDD:8TB
    画質 フレームレート(fps)
    1 3 5 7 10 15 30
    196 178 163 - - - -
    Q9 236 214 195 180 161 - -
    Q8 295 267 244 225 201 171 -
    Q7 393 356 326 300 268 228 157
    Q6 445 403 369 340 304 258 178
    Q5 513 465 425 391 350 297 205
    Q4 605 548 501 462 413 351 242
    Q3 737 668 611 563 503 428 248
    Q2 944 856 783 720 644 547 255
    1180 1070 978 901 702 599 262
    単位:時間
