アツミ電氣株式会社

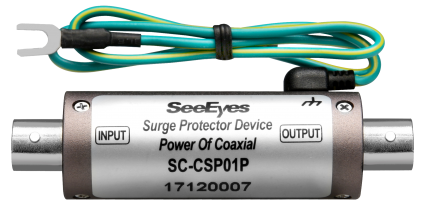

電源重畳対応同軸サージプロテクター

SC-CSP01P

  • 各種サージからEX-SDIやAHD信号機器などを保護。
  • EX-SDI、AHD、コンポジット映像信号対応。
  • ワンケーブル電源重畳製品に対応。
    ※HD-SDI、TDMラインへの使用はできません。

仕様

品名

電源重畳対応同軸用サージプロテクター
品番 SC-CSP01P
最大負荷電流 750mA以下
最大連続使用電圧 DC60V
接続インピーダンス 75Ω（BNC端子）
挿入損失 2dB以下
公称放電電流 20kA
使用温度範囲 -40℃～+85℃
外形寸法/質量 φ20×L73mm/約42g
