アツミ電氣株式会社

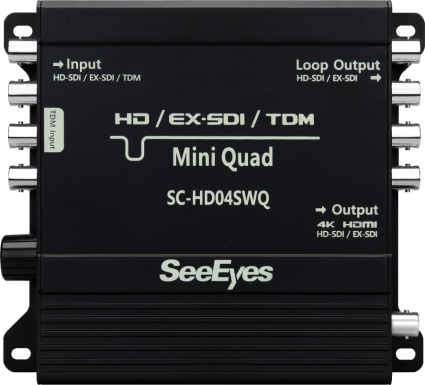

EX-SDI画面4分割器

SC-HD04SWQ

  • EX-SDIとHD-SDI映像信号4系統分を1系統のEX-SDI/HD-SDIおよびHDMI出力に分割表示、様々な画面表示モードで出力します。
  • ループアウト端子対応で別途分配器がなくてもDVRに録画することができます。

仕様

品名

EX-SDI画面4分割器（アダプター付）
品番 SC-HD04SWQ
電源入力

DC12V　7A
映像入力 4系統（HD-SDI、EX-SDI1.0/2.0)BNC
映像出力

4系統（ループスルー)BNC
1系統（HDMI）
1系統（HD-SDI、EX-SDI1.0/2.0)BNC
画面分割モード 全画面シーケンシャル、4分割
使用温度範囲 0℃～+50℃
外形寸法/質量 W162×H140×D43mm/約580g

各種資料ダウンロード

各種資料ダウンロードにあたってご利用上の注意をご確認ください

選択したファイルを一括ダウンロードします。

SC-HD04SWQ.png （8,71 MB）
SC-HD04SWQ_仕様書.pdf （321,63 KB）
SC-HD04SWQ取扱説明書.pdf （1,6 MB）
