アツミ電氣株式会社

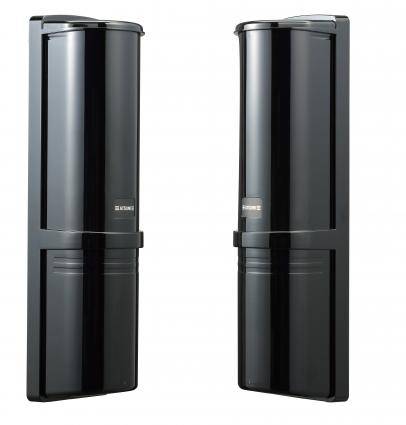

赤外線ビームセンサー

NR200AQM

独自の変調方式により多段積み警戒が可能

  • 小動物や落葉等による誤動作を防止するため、縦に4段配列したビームを同時に遮断しないと警報を出力しない4段ビームアンド警戒方式を採用しています。また、上段2本もしくは下段2本のビームを遮断すれば警報となるオア警戒方式も備えています。(切替可能)
  • 8種類の変調パターンに切替ができ(チャンネル切替機能)、複数台による多段積みや連続設置による長距離警戒網の構築が可能です。
  • 雨・霧・霜等によりビームが減衰しても安定した警戒ができるように100倍の感度余裕があります。
  • 遮光時間調整機能により、取付場所特有の誤動作要因に影響を受けないよう取付場所に応じた遮光時間の設定が可能です。

選択ポイント

投光器から放射される赤外線ビームが一定時間(遮光時間)受光器に入光されない場合に警報信号を出力します。警戒距離に応じた適切な投光量の設定が可能な投光量調節機能を装備しています。

国際規格IP66適合により防塵・防水性能が大幅に向上しました。

仕様

品名 赤外線ビームセンサー
品番 NR200AQM
電源入力 DC10.5V~28V(無極性)
消費電流 投光器:28mA(最大)受光器:100mA(最大)
警報出力 アラーム 無電圧接点:1c
接点容量 :DC30V 0.2A
保持時間 :オフディレイ2秒
環境診断 無電圧接点:1b
接点容量 :DC30V 0.2A
保持時間 :オフディレイ3秒
タンパー 無電圧接点:1b
接点容量 :DC30V 0.1A
保持時間 :カバーが外れている間、開
グループ・チャンネル切替 2グループ×4チャンネル
警戒距離 200m以下
検知感度 40msec~500msec(可変)
投光量調整機能 有り
受光レベル確認機能 レベルメーター/テスター
レンズ可動範囲 水平方向:±90°/垂直方向:±10°
使用温度範囲 -25℃~+60℃
設置場所 屋内/屋外
色調 ブラック
外形寸法 W103×H398×D97.4mm
質量 投光器:約1.3kg/受光器:約1.3kg
