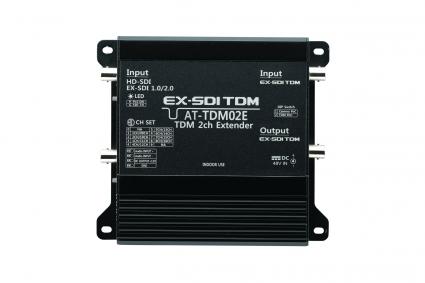

2ch EX-SDI TDM エクステンダー(アダプター付)

【NEW】AT-TDM02E

  •  同軸ケーブル1本でSDI信号を最⼤8チャンネル多重して伝送可能
  •  本製品のシリアル接続によりカメラの渡り配線が可能
  •  PoC対応カメラ、送信機へのワンケーブル電源供給可能
  •  EX-SDI 1.0/2.0の⼊⼒信号は⻑距離伝送可能
  •  1本の⾳声信号を映像と同時にTDM信号に多重伝送可能
  •  同軸ケーブルの省線化により施⼯性向上
  •  DVRからカメラメニュー制御可能(UCC A-Type、2400bps)

選択ポイント

本製品は2本のEX-SDI 1.0/2.0⼜はHD-SDI信号をTDM信号に多重化し、同軸ケーブル1本で複数映像信号を多重伝送する製品です。 AT-DM01E、AT-TDM02EとAT-TDM04Hを組み合わせて同軸ケーブル1本で最⼤8チャンネルの映像信号を伝送できます。
TDM DVRでTDM映像信号を受けてチャンネル別に分離し、それぞれの映像を確認することができます。

仕様

品名

2ch EX-SDI TDMエクステンダー(アダプター付)

品番

AT-TDM02E

電源入力

DC48V、電源重畳

消費電力 21W(最大)
映像入力

EX-SDI 1.0/2.0、HD-SDI

映像入力伝送距離

EX-SDI:最大400m/5C-FB
HD-SDI:最大150m/5C-FB

TDM入出力距離

TDM-SDI:最大150m/5C-FB

重畳出力 カメラ:あり(電源+映像+データ)
エクステンダー:あり(電源+映像+データ)
使用温度範囲 -10℃~+50℃
外形寸法/質量

W162×H43×D140mm/約500g

各種資料ダウンロード

各種資料ダウンロードにあたってご利用上の注意をご確認ください

選択したファイルを一括ダウンロードします。

AT-TDM02E.pdf (115,21 KB)
AT-TDM02E.dxf (2,74 MB)
AT-TDM02E_製品案内書_.pdf (903,71 KB)
AT-TDM02E取扱説明書rev.02.pdf (1,32 MB)
