4ch EX-SDI TDMハブ

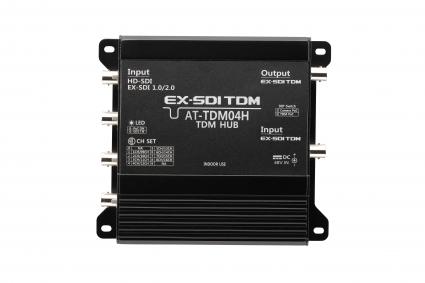

【NEW】AT-TDM04H

  •  同軸ケーブル1本でSDI信号を最⼤8チャンネル多重して伝送可能
  •  PoC対応カメラ、送信機へのワンケーブル電源供給可能
  •  EX-SDI 1.0/2.0の⼊⼒信号は⻑距離伝送可能
  •  同軸ケーブルの省線化により施⼯性が向上
  •  DVRからカメラメニューの制御が可能(UCC A-Type、2400bps)

選択ポイント

本製品は最⼤4本のEX-SDI 1.0/2.0⼜はHD-SDI信号をTDM信号に変換し、同軸ケーブル1本で複数映像信号を多重伝送する製品です。
AT-TDM01E、AT-TDM02EとAT-TDM04Hを組み合わせて同軸ケーブル1本で最⼤8チャンネルの映像信号を伝送できます。
TDM DVRでTDM映像信号を受けてチャンネル別に分離し、それぞれの映像を確認することができます。

仕様

品名

4ch EX-SDI TDMハブ(アダプター付)

品番

AT-TDM04M

電源入力

DC48V

消費電力 36W(最大)
映像入力

EX-SDI 1.0/2.0、HD-SDI

映像入力伝送距離

EX-SDI:最大400m/5C-FB
HD-SDI:最大150m/5C-FB

TDM入出力距離

TDM-SDI:最大150m/5C-FB

重畳出力 カメラ:あり(電源+映像+データ)
エクステンダー:なし
使用温度範囲 -10℃~+50℃
外形寸法/質量 W162×H43×D140mm/約550g

各種資料ダウンロード

各種資料ダウンロードにあたってご利用上の注意をご確認ください

選択したファイルを一括ダウンロードします。

AT-TDM04H.pdf (109,97 KB)
AT-TDM04H.dxf (2,51 MB)
AT-TDM04H_製品案内書_.pdf (980,63 KB)
AT-TDM04H_仕様書.pdf (271,2 KB)
AT-TDM04H取扱説明書rev.02.pdf (1,34 MB)
