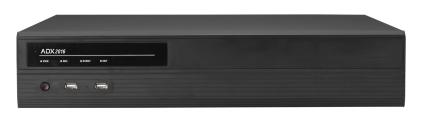

16ch EX-SDI TDMレコーダー

ADX2016

EX-SDI 1.0/2.0/4M/4K、HD-SDI入力に対応。
EX-SDI TDMに対応。最大8本のフルHD信号を同軸1本で受信。
HDD増設ユニット接続により16TBを増設可能。HDD増設ユニット最大8台（128TB）まで増設可能。HDD増設ユニットごとにRAID1、RAID5対応。
HDMI出力からフルHDまたは4K映像を出力。VGA出力またはEX-SDI出力からフルHD映像を出力。
ライブ映像の表示・録画、録画映像の再生、ネットワークによる遠隔操作、バックアップが同時に行えるマルチオペレーション。
専用ソフトによる遠隔、複数拠点監視のネットワーク接続に対応。
スマートフォンによる遠隔監視、録画映像の再生、音声伝送にも対応、どこでも映像モニタリングが可能。

選択ポイント

・H.264圧縮方式
・HDD：8TB
・DDNSサービス対応
・スマートフォン対応
・集中監視ソフト対応
・PTZ制御対応

仕様

品名		16ch EX-SDI TDMレコーダ
品番		ADX2016
電源入力		AC100V　50Hz/60Hz
消費電力		100W（最大）
映像信号		EX-SDI（1080p30,1440p30）　HD-SDI（1080p30） EX-SDI TDM（UCC対応）
映像入力		16入力（BNC）
モニタ出力		HDMI（ﾌﾙHD/4K)×1、VGAorEX-SDI(ﾌﾙHD)×1、CVBS×1(NTSC)
音声入出力		入力×4（RCA）　出力×1（RCA）
その他入出力		アラーム入力×16、アラーム出力リレー×2
記録	HDD	8TB
	画質	10段階（HIGH/Q9/.../Q2/Low）
	録画レート	最大480fps(1080p)
	録画モード	連続/アラーム/モーション/緊急
外部保存機能		USBメモリ
使用温度範囲		+5℃～+40℃
外形寸法/質量		W445×H88×D418mm/約7kg

各種資料ダウンロード

選択したファイルを一括ダウンロードします。

製品画像	ADX2016.jpg （330,19 KB）
外形寸法図（PDF）	ADX2016外形寸法図.pdf （101,58 KB）
外形寸法図（DXF）	ADX2016.dxf （4,61 MB）
製品案内書	ADX2016製品案内書.pdf （298,2 KB）
仕様書	ADX2016_仕様書.pdf （170,55 KB）
取扱説明書	ADXシリーズ取扱説明書rev.04.pdf （10,55 MB）
その他資料1	ADXシリーズクイックガイド_インストールマニュアルrev.03.pdf （1,42 MB）
その他資料2	ADXシリーズクイックガイド_ユーザーマニュアルrev.04.pdf （1,54 MB）
集中監視ソフト(64bit)	Control_Center_Setup_v7.1.7(64bit).exe （101,92 MB）
集中監視ソフト(32bit)	Control_Center_Setup_v7.1.7(32bit).exe （97,42 MB）
集中監視ソフト取扱説明書	ControlCenter取扱説明書rev.01(ver7準拠).pdf （5,59 MB）
ファームウェア	ADX2016_v9.5.30.zip （57,7 MB）

その他

ADX2016				HDD8TB			録画時間（H）
解像度	画質	フレームレート
解像度	画質	1fps	3fps	5fps	7fps	10fps	15fps	30fips
1080p 1920×1080	High	294	267	244	-	-	-	-
	Q9	353	320	293	270	241	-	-
	Q8	441	400	366	337	301	256	-
	Q7	589	534	488	449	402	342	236
	Q6	663	601	549	506	452	384	259
	Q5	768	696	636	578	524	445	307
	Q4	906	821	751	692	618	525	362
	Q3	1,104	1,000	914	843	753	640	442
	Q2	1,412	1,279	1,171	1,078	753	640	565
	Low	1,767	1,597	1,462	1,078	753	640	565
