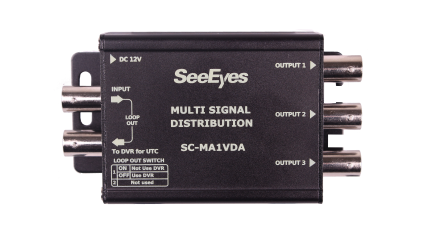

AHD映像分配器(ACアダプタ付)

SC-MA1VDA

  • 1入力4出力マルチフォーマット信号分配器
  • 多様なアナログHDの入出力信号を支援(AHD、TVI、CVI、CVBS)
  • ループ出力経由のUTC操作にも対応

仕様

品名

AHD映像分配器(ACアダプタ付)

品番 SC-MA1VDA
電源入力 DC12V
消費電流 60mA(最大)
映像入力 1系統(BNC_F)(AHD、アナログから選択)
映像出力

4系統(BNC_F)(ループスルー1系統を含む)

映像信号の種類 AHD 720p/1080p
HD-CVI 720p/1080p
HD-TVI 720p/1080p
NTSC
分配数 1入力3分配+ループスルー1系統
使用温度範囲 -15℃~+50℃
外形寸法/質量 W105×H60×D26mm/約125g

各種資料ダウンロード

各種資料ダウンロードにあたってご利用上の注意をご確認ください

選択したファイルを一括ダウンロードします。

SC-MA1VDA_仕様書.pdf (194,77 KB)
SC-MA1VDA_取扱説明書_V1.2.pdf (1,07 MB)
