アツミ電氣株式会社

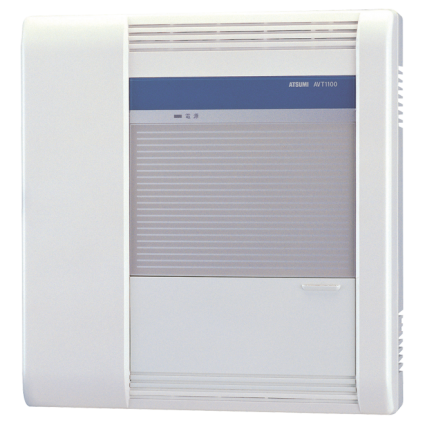

IP 画像送信機

AVT1100SD

SD(または SDHC)メモリカードへの簡易画像記録が可能

  • 最小限の画像録画であれば、SD メモリに保存することでシステムのコスト削減となり、ネットワーク経由で検索、閲覧できます。
  • 遠隔監視で閲覧したライブ画像を SD メモリに保存することで、重要画像の再確認、遠隔画像監視代行などの実施記録保存が可能となります。
  • 発生した信号情報を PC や携帯電話へメール送信することができます。
  • マイク、スピーカ接続時は、付属の音声プラグインソフトウェアを使用して、PC ブラウザ画面で音声の双方向通信が可能です。音声通信アプリケーション「AVT Browser」を使用すれば、スマートフォン ※ でも双方向通信が行えます。
  • PTZ カメラ接続時は、PC、スマートフォン ※ のブラウザ画面で PTZ カメラのパン・チルト・ズーム操作が可能です。
  • 接続する機器に応じて、電気錠やゲートの開閉、威嚇機器の起動などができます。※ iPhone、iPad に対応しています。ただし、一部の機種では接続できない可能性があります。

ご使用上の注意 ■使用するネットワーク(回線事業者、プロバイダを含みます)やルータ、ADSL モデムなどの機器状態によってはご利用いただけない場合があります。 ■ご利用いただける携帯電話はブラウザを搭載し、ユーザ ID/ パスワードの認証に対応し、JPEG 画像表示可能な機種。Soft Bank の場合は、パケット対応機種のみで、機種により本機 の HTTP ポート番号を 80 に限定する必要があります。その他ご利用できない機種があります。 ■接続できる機器およびソフトウェアは、Microsoft Windows2000/XP/Vista/7、Internet Explorer Ver.5.5 日本語版以降。 ※記載されている商品名、会社名は各々該当する会社の登録商標または商標です。 ※ iPhone、iPad は Apple Inc. の商標または登録商標です。 iPhone 商標はアイホン株式会社のライセンスに基づき使用されています。

選択ポイント

本機は接続したカメラの映像をLANまたはインターネットを介して遠隔地(PCまたは携帯電話のWebブラウザ)で確認ができる画像送信機です。専用の音声通信アプリケーションにより双方向の音声のやりとりが可能です。各種コントローラやデジタルレコーダなどと組み合わせて、お客様のニーズに合わせた最適なシステムを構築していただけます。

仕様

品名 IP画像送信機
品番 AVT1100SD
電源入力 DC11V~16V
消費電流 600mA(最大)
映像入力

4 入力 NTSC/EIABNC レセプタクル
75 Ω終端抵抗 ON/OFF 選択可能

映像出力 1出力RCAピンジャック(設置工事時等の映像確認用)
音声ライン入力 4 入力 0.2V 22k Ω 不平衡端子台接続
音声ライン出力 4 出力 0.2V 1k Ω 不平衡端子台接続
停電入力 1入力最大許容配線抵抗100ΩNO/NC選択端子台接続
センサ入力 4入力最大許容配線抵抗100ΩNO/NC選択端子台接続
接点出力 4出力接点容量DC30V/0.5ANO/NC選択端子台接続
セット入力 1入力最大許容配線抵抗100Ω 開/閉=警戒/解除端子台接続
ループ出力 1 出力 接点容量 DC30V 0.1ANC 出力端子台接続
RS-485

1系統 カメラPTZ制御用 終端抵抗110ΩON固定 端子台接続
対応カメラ
PTC-200C、PTC-400C、PTC-1000(エルモ社)Pelco-D制御カメラ(9600bps固定)
対応映像入力映像入力1~4

RS-232C 1系統カメラPTZ制御用D-Sub9Pプラグ
対応カメラPTC-100S、PTC-110R(エルモ社)
対応映像入力映像入力2のみ
適用回線 イーサネット10BASE-T/100BASE-TXRJ-45 レセプタクル
記録メディア

SDメモリカード:1GB、2GB(FAT16形式に対応)
SDHCメモリカード:4GB,8GB,16GB,32GB(FAT32形式に対応)
※ パナソニック、サンディスク、東芝製の SD/SDHC
メモリカードを推奨します。他メーカ製品では正常にデータに読み書きができない場合がありますので、ご注意ください。

本体カバータンパ あり
使用温度範囲 0℃~+40℃
設置場所 屋内の壁面
色調 ホワイト
質量 約1.4kg
