アツミ電氣株式会社

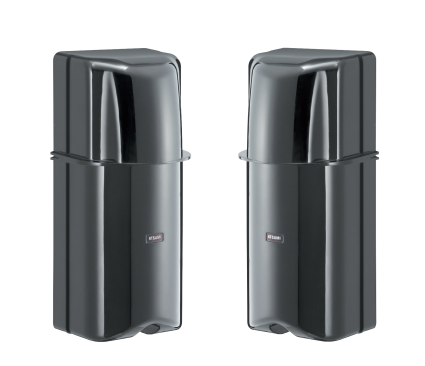

赤外線ビームセンサー

NR60TD

二重変調方式採用で外乱光や電波の影響を大幅に低減

  • 投光器から放射される赤外線ビームが一定時間（遮光時間）受光器に入光されない場合、警報出力を送出します。
  • 雨・霧・霜等によりビームが減衰しても安定した警戒ができるように、投光器から警戒に最低限必要な100倍の強度のビームを投光しています。
  • 周波数+ パルスの二重変調方式ビーム採用により、外乱光などの影響を低減します。
  • 取付場所特有の誤動作要因を軽減するために、取付場所に応じて遮光時間を調整できます。
  • 3連LEDによる10段階のレベルメーターを装備することで光軸調整が容易に行えます。

選択ポイント

上段、下段の2本のビームを同時に遮断した時に警報を発するAND警戒方式により小動物や落葉等による誤報が軽減されます。
防塵・防水性能を示す保護等級IP55に対応しています。

仕様

品名 赤外線ビームセンサー
品番 NR60TD
電源j入力 DC10.5V～28V（無極性）
消費電流 投光器：15mA（最大）
受光器：43mA（最大）
警報
出力		 アラーム 無電圧接点出力（1c）
許容接点容量：DC30V 0.1A
保持時間　　：オフディレイ3秒
タンパー 無電圧接点出力（1b）
許容接点容量：DC30V 0.1A
保持時間　　：カバーが開いている間
警戒距離 　　　屋外　：60m以下
　　　屋内　：120m以下
検知感度 50msec～500msec（可変）
レンズ可動範囲 水平方向：±90°　垂直：±5°
使用温度範囲 -25℃～+60℃
設置場所 屋内／屋外
色調 ブラック
外形寸法 W77×H177×D83mm
質量 投光器：約380g／受光器：約380g

※ポール取付金具同梱
