16ch EX-SDI 2.0ハイブリッドレコーダー

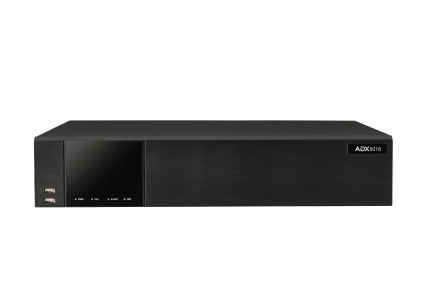

【NEW】ADX5016

様々な映像信号に対応したハイブリッドレコーダー

  • EX-SDI1.0/2.0、HD-SDI、IP、AHD、アナログ入力に対応。
  • フルＨＤを超える４Ｍ/４Ｋの高精細映像録画が可能。
  • ライブ映像の表示・録画、録画映像の再生、ネットワークによる遠隔操作、バックアップが同時に行えるマルチオペレーション。
  • 専用ソフトによる遠隔での複数拠点監視に対応。
  • P2P登録を利用することで遠隔接続設定が容易に。
  • 新画像圧縮技術により長時間録画に対応。
  • スマートフォンによる遠隔監視、録画映像の再生、音声伝送に対応、どこでも映像モニタリングが可能。
    ※スマートフォンの機種やバージョンによりご利用いただけない場合がございます。

仕様

品名

16ch EX-SDI 2.0 ハイブリッドレコーダー
品番 ADX5016
電源入力 AC100V　50Hz/60Hz
消費電力 44W（最大）
映像信号 〈SDI 〉EX-SDI3.0：3840×2160(4K)/270Mbps
EX-SDI2.0：3840×2160(4K)/1.485Gbps,
2560×1440(4M)/270Mbps,
1920×1080(2M)/135Mbps
EX-SDI1.0：1920×1080(2M)/270Mbps
HD-SDI ：1920×1080(2M)/1.485Gbps
〈AHD 〉3840×2160(4K), 2560×1944(5M), 2560×1440(4M),
1920×1080(2M)
〈NTSC〉960×480(相当)
〈IP〉 3840×2160(4K)～704×576(D1)
映像入力 16入力（BNC）
モニタ出力 HDMI×1、VGA×1、BNC（CVBS）×1、BNC（SDI）×1
音声入出力 入力×8（RCA）　出力×1（RCA）　HDMI出力
その他入出力 アラーム入力×4、アラーム出力×2（リレー）
記録 HDD 8TB
画質 10段階（HIGH/Q9/.../Q2/Low）
録画レート

 最大480fps（2M/4M） 最大240fps（4K）
録画モード 連続/イベント/緊急
外部保存機能 USBメモリ
使用温度範囲 -5℃～+45℃
外形寸法/質量 W445×H88×D418mm/約7.1kg（HDD含む）

各種資料ダウンロード

各種資料ダウンロードにあたってご利用上の注意をご確認ください

選択したファイルを一括ダウンロードします。

ADX5016_製品案内書v1.pdf （699,34 KB）
ADX5016_仕様書.pdf （117,15 KB）
ADX5000シリーズ_取扱説明書rev.03.pdf （12,35 MB）
ADX5000_ADX404_クイックガイド(ユーザーマニュアル)rev.03.pdf （5,57 MB）
ADX5000_ADX404_クイックガイド(インストールマニュアル)rev.02.pdf （1,61 MB）
ADX5000シリーズADX404_録画再生・バックアップ手順_v1.00.pdf （2,98 MB）
ADX5000シリーズADX404_ネットワーク接続設定手順_v1.00.pdf （3,45 MB）
ADX5000シリーズADX404_WEBEYE接続設定手順(iOS版)_v1.00.pdf （1,27 MB）
ADX5000シリーズADX404_WEBEYE接続設定手順(Android版)_v1.00.pdf （1,29 MB）
ADX5000シリーズADX404_カメラ接続・録画設定手順_v1.00.pdf （2,42 MB）
ADX5000シリーズADX404_イベント通知設定手順_v1.00.pdf （5,43 MB）
ADX5000シリーズADX404_P2P接続設定・操作手順_v1.00.pdf （3,27 MB）

    前へ

    次へ

    その他

    録画時間表（単位：時間）

    HDD容量 解像度 画質 フレームレート
    1fps 3fps 5fps 7fps 10fps 15fps 30fps
    8TB 1080p
    1920x1080    		 高 391 355 324 299 267 227 157
    Q9 470 426 390 359 321 273 188
    Q8 587 533 487 448 400 341 235
    Q7 784 710 649 597 535 454 313
    Q6 888 803 737 678 605 515 355
    Q5 1022 931 849 780 699 592 409
    Q4 1205 1097 999 924 823 699 482
    Q3 1467 1336 1216 1124 1007 854 589
    Q2 1900 1708 1569 1435 1285 1097 754
    低 2367 2142 1956 1799 1606 1363 944
