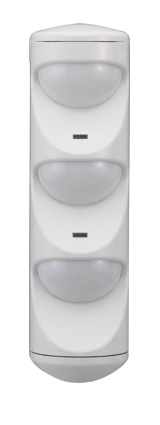

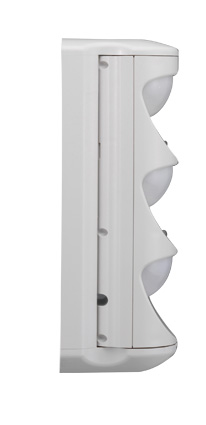

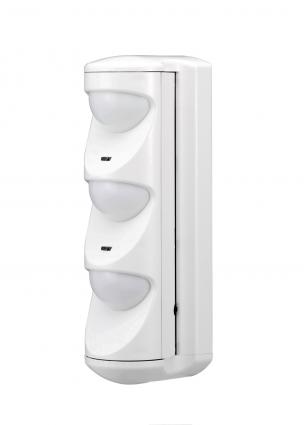

屋外熱線センサー TriWatcher plus(トライウォッチャープラス)

SIR20

フラッシュ点滅&警告音で侵入者を威嚇する高機能屋外熱線センサー

  • 特殊な可視光カットフィルタの採用により太陽光や車のライト等の外からの光の侵入を大幅に排除します。
  • 新設計の球面フレンネルレンズ搭載により小動物等の小さい物の非検知性能が向上しました。またポリエチレン素材の使用により雪や霜、鳥や虫の糞が付着しにくく高精度を保ちます。
  • 本体正面に2つのLEDを装備、点灯して侵入抑止効果を発揮します。歩行テストモードでは、LED表示により検知状態の確認ができます。
  • 立体警戒方式では2.0m~2.5mの高所取付が可能、ペットアレイ警戒方式では取付高さより低い物の動きに対しては検知しません。
  • 検知出力時間が3秒~300秒の範囲で調整可能です。フラッシュサイレンやカメラとの連動で強固な防犯システムの構築ができます。
  • 耐候性グレードの樹脂素材の採用と防雨構造(IP55)により屋外設置も安心です。

選択ポイント

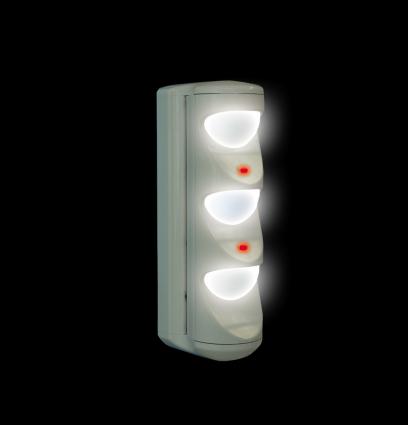

誤報要因を識別・排除するTriWatcher方式により、高精度の屋外警戒を実現します。「警戒モード」では侵入者を検知した際に3つのレンズ部が「フラッシュ点検」を行い、さらに「警告音」で侵入者を威嚇します。「解除モード」では夜間のみ人体を検知した際に3つのレンズ部が点灯する「便利灯」が選択でき、通常生活における簡易照明としても使用することができます。
別売のPOLE MOUNT KIT(PMK1)を使用すればポールへの簡単に取付けることが可能です。

仕様

品名 Intelligent Outdoor Detector
品番 SIR20

電源電圧

DC10.5V〜28V(無極性)
消費電流 280mA(最大)
警戒方式 立体警戒 ペットアレイ
(基板スライド切替方式)
取付高さ   2.0~2.5m 0.8~1.2m
検知エリア   12m、84°
  水平角度±45°(9°刻み)
検知ゾーン(セクタ) 47対(94本) 29対(58本)
検知速度 0.3m~2.0m/秒
検知感度 背景との温度差:1.5℃
歩行速度   :1m/秒
環境温度   :+35℃
感度設定   :100%
検知方式 パッシブインフラレッド方式
表示灯 自己診断、ウォームアップ、検知時、アラームメモリー、警備灯、テストモード
検知出力 出力方式  :1c(無電圧接点)
接点動作  :検知時ワンショット
接点容量  :DC30V、0.3A(抵抗負荷)
閉時出力抵抗:3.0Ω以下
タンパー出力

出力方式  :1b(無電圧接点)
接点動作  :ロアカバーを外している間、開
接点容量  :DC30V、0.1A(抵抗負荷)
閉時出力抵抗:3.0Ω以下

警戒入力

検出方式  :b接点(閉時解除、開時警戒)
検出感度  :300±20ms
許容配線抵抗:300Ω以下

フラッシュ入力 検出方式  :a接点
検出感度  :300±20ms
許容配線抵抗:300Ω以下
白色照明 威嚇灯(フラッシュ):警戒中のセンサ検知/フラッシュ入力(外部制御)
便利灯(点灯):解除中夜間のセンサ検知(7Lux:前方1m)
ボリューム設定

感度調整:50%~150%
検知出力、威嚇灯、警告音時間:3秒~300秒
警告音:70dB~82dB(前方1m)

スイッチ設定 パルスカウンド、動作モード、検知・便利灯、
検知出力時間、警告音時間、警告灯・アラームメモリー
使用温度範囲 -20℃〜+50℃
設置場所 屋内/屋外の壁面またはポール(IP55)
色調 ホワイト
外形寸法 W82.3×H282.7×D99mm
質量 約900g
