シグナルプロテクタ プラス

【NEW】SP20

文字表示と出力音を自由に変更可能、様々な場面で使用可能。

  • 警報入力端子に接続した機器からの入力を受けると警報が鳴ります。警報は警報S1と警報S2の２種類鳴らすことができ、警報S1と警報S2では警報S1が優先されます。
  • フラッシュ入力端子に接続した機器からの入力を受けると、赤白交互に点滅します。

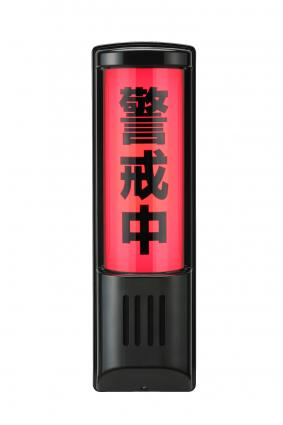

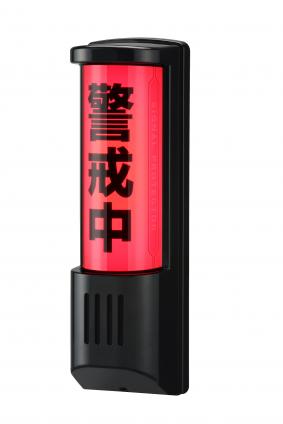

  • 警戒灯入力端子に接続した機器からの入力を受けると警戒灯が点灯します。警戒灯は赤色と白色、点灯または点滅から選択できます。
  • 周囲の明るさを自動で検出し、暗くなると常夜灯を点灯します。暗いとみなす明るさは調整可能です。但し、警戒灯が赤点灯/白点灯/白点滅で動作している間は常夜灯は点灯しません。
  • エコモード設定により、フラッシュ・警戒灯・常夜灯が周囲の建物に配慮した明るさに抑えられます。また、消費電流低減により配線距離を延長することができます。
  • タンパー機能によりカバーの開閉を検出します。
  • 警報音声カスタム：本機とスマートフォン等をステレオミニケーブルで接続して、スマートフォン等で再生した音声を録音できます。録音できる音声は警報Ｓ１に1音声、警報2に1音声で、それぞれ最長20秒です。

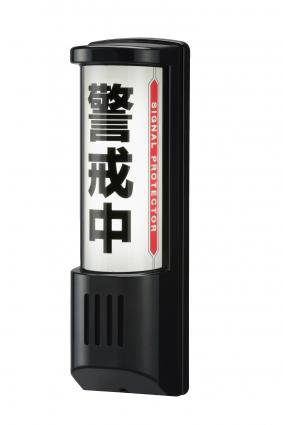

  • 表示カスタム：標準では「警戒中」の印刷が取り付けてありますが、ご用意いただいた印刷シートと入れ替えることで表示の変更が可能です。また、印刷シートと拡散シートの順番を入れ替えることで、通常時は印刷を隠し、点灯時には印刷が見えるように変更できます。

仕様

品名 シグナルプロテクタ プラス
品番 SP20
電源入力 DC10.5V～DC28.0V（有極性）
消費電流

最　大：1400mA(10.5V),1150mA(12V),550mA(24V)
エコモード：1100mA(10.5V),950mA(12V),450mA(24V)
警戒灯入力 検知方式　　：オープン時点灯/クローズ時消灯
検出感度　　：300±20ms
許容配線抵抗：300Ω以下
フラッシュ入力 検知方式　　：NO/NC切替
検出感度　　：300±20ms
許容配線抵抗：300Ω以下
警報音1入力 検知方式　　：NO/NC切替
検出感度　　：300±20ms
許容配線抵抗：300Ω以下
警報音2入力 検知方式　　：NO/NC切替
検出感度　　：300±20ms
許容配線抵抗：300Ω以下
リセット入力 検知方式　　：NO固定 クローズ時リセット
検出感度　　：300±20ms
許容配線抵抗：300Ω以下
タンパー出力 出力方式　　：b接点（カバーが外れている間、オープン）
接点容量　　：DC30V 0.1A（抵抗負荷）
閉時出力抵抗：5.0Ω以下
点灯動作 警戒灯　　：赤点滅/赤点灯/白点滅/白点灯
常夜灯　　：白点灯
フラッシュ：赤白点滅
音 S1：警報音+音声、警報音のみ、音声のみ（3パターン）
　　 警報音3種、音声2種、録音した音声
S2：録音した音声
最大音圧 約92dB
使用温度範囲 -15℃～+50℃
設置場所 屋外、屋内
色調 黒
保護構造 IP55
外形寸法 W150×H500×D130mm
質量 約1.8kg
