アツミ電氣株式会社

同軸コンバーター(1ch送受信機セット)

SC-IPC07P

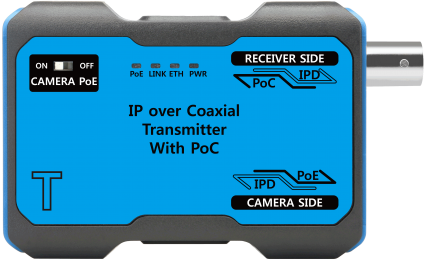

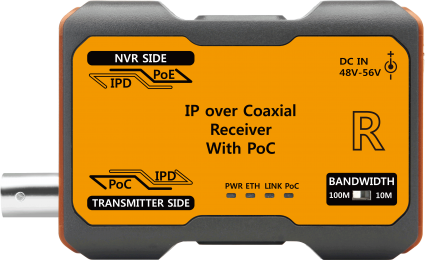

  • 送信機(SC-IPT07P)と受信機(SC-IPR07P)で構成された、1CHの電源重畳IP伝送装置です。
  • 5C-FBケーブルで30W給電時200m/15W給電時400mの配線が可能です。

仕様

品番 SC-IPT07P(送信機) SC-IPR07P(受信機)
電源入力 PoC
(受信機からPoCで電源入力)
DC48V
(専用アダプター)
電源出力 PoE PoC(DC48V)
消費電力 30W(最大)
最大伝送距離 5C-FB 200m(PoE 30W給電時)
伝送速度 100Mbps 100Mbps
接続端子 BNC(受信機側) BNC(送信機側)
RJ-45(カメラ側) RJ-45(NVR側)
カメラPoEスイッチ スライドスイッチ
使用温度範囲 -10℃~+50℃ -10℃~+50℃
外形寸法 W90×H55×D24mm W90×H55×D24mm
質量 約60g 約62g



各種資料ダウンロード

各種資料ダウンロードにあたってご利用上の注意をご確認ください

選択したファイルを一括ダウンロードします。

SC-IPC07P_外形寸法図.pdf (452,68 KB)
SC-IPC07P_外形寸法図.dwg (1,04 MB)
SC-IPC07P_仕様書.pdf (213,17 KB)
SC-IPC07P_取扱説明書_V1.1_200325_JP.pdf (1,27 MB)
