Time Division Multiplex Time Division Multiplex

アツミ電氣株式会社

Time Division Multiplex

EX-SDI SOLUTION

デジタルだから、誕生。
8台分の映像信号を多重化、
1本で伝送

同軸システムの常識を覆すEX-SDITDMハブ”の誕生。NEW SYSTEM TDM

EX-SDI TDMハブ

FEATURE 01

最大8台分の映像信号をケーブル1本で伝送。配線の削減、工期の短縮、費用の低減が可能です。

FEATURE 02

多重化された映像は画質劣化や映像遅延のないリアルタイムで滑かな高画質映像です。

FEATURE 03

IPシステムの様に、中継ユニットの接続をしなくても、長距離配線が可能です。

FEATURE 04

ワンケーブル給電

TDMハブは、電源装置機能を装えており、設置現場での電源確保が難しい場合でもワンケーブルカメラに対して同軸ケーブルを通して電源供給が可能です。

FEATURE 05

UCC機能

同軸ケーブルの配線のみでPTZカメラやマシンリンクスカメラの制御が可能。スッキリとした設置が可能です。

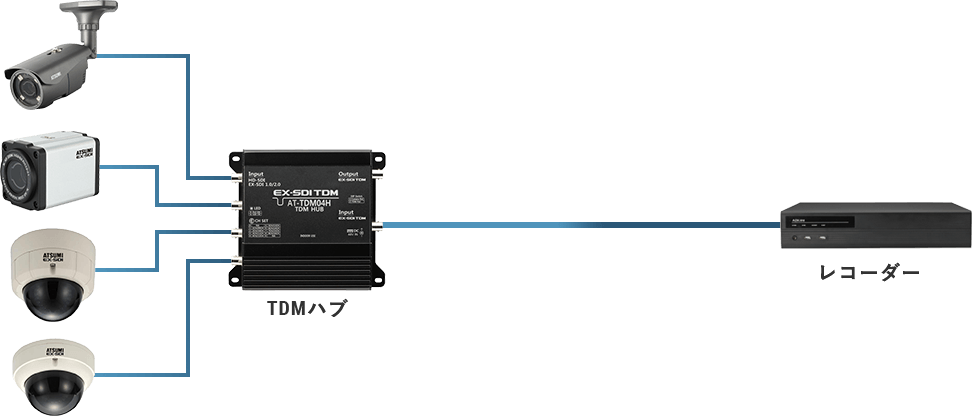

TDMハブが映像を集約し、1本の同軸ケーブルで伝送

TDMハブが映像を集約し、
1本の同軸ケーブルで伝送

LONG DISTANCE
WIDE AREA

配線距離イメージWIRING DISTANCE CHART

EX-SDIの特長である、長距離配線は活かしつつ、さらなる配線距離の延長を可能に。

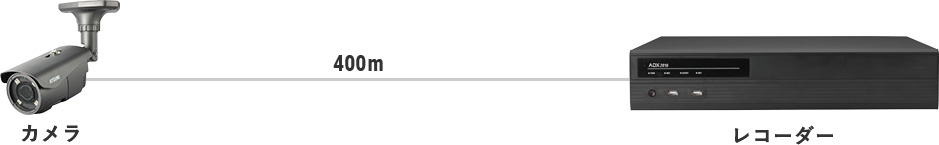

通常のEX-SDIシステム

通常のEX-SDIシステム

※5C-FBケーブル使用時

EX-SDI TDMシステム

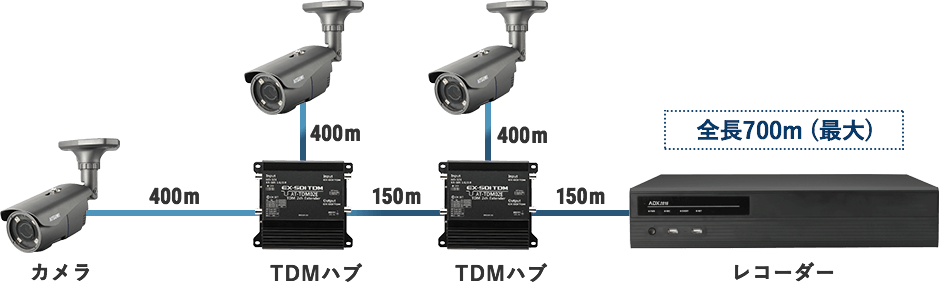

ハブ同士の接続
ハブ同士の接続

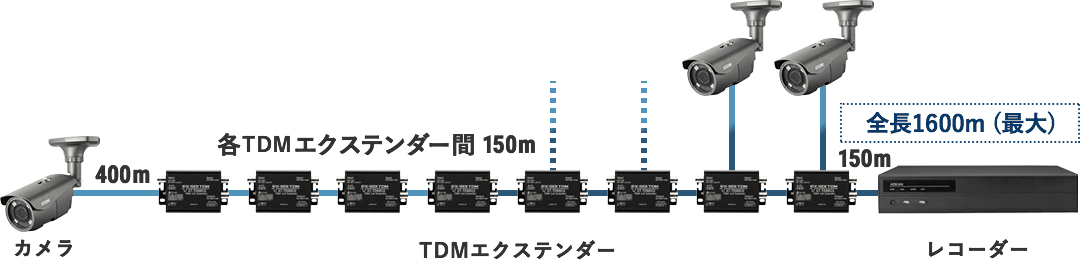

エクステンダー同士の接続 (渡り配線)
エクステンダー同士の接続

※5C-FBケーブル使用時
カメラからハブ間の間は、通常のEX-SDI(HD-SDI)の配線距離になります。
ハブを通ると映像が多重化され、HD-SDI相当の信号速度となるため、配線距離もHD-SDIと同等になります。

配線距離一覧WIRING DISTANCE CHART

EX-SDI
  カメラ~HUB HUB~HUB HUB~DVR
5C-FB 400m 150m 150m
5C-2V 300m 100m 100m
3C-2V 180m 60m 60m
HD-SDI
  カメラ~HUB HUB~HUB HUB~DVR
5C-FB 150m 150m 150m
5C-2V 100m 100m 100m
3C-2V 60m 60m 60m

※リピーターを使用すると配線距離の延長が可能

EX-SDI CAPABILITY

規格比較COMPARISON OF STANDARD

EX-SDI
(TDM)
IPカメラ アナログHD
信号形式
デジタル デジタル アナログ
配線距離
400m
※5C-FBケーブル使用時
100m毎のハブ接続が必要 320m
※5C-FBケーブル使用時
映像
映像の劣化なし 映像の劣化なし 距離が延びるほど映像は劣化
映像の品質
映像の遅延、コマ落ちなし 映像の遅延、コマ落ちあり 映像の遅延、コマ落ちなし
導入価格
TDMにより工事負担を軽減し
トータルコスト低減が可能
EX-SDIと同レベル
大規模になるほどハブの数量も比例して増加
単純なシステムであれば費用は最も低い
システムの拡張性
TDMハブにより省配線化が可能
4Kなどの超高画質対応により防犯用途以外での採用も拡大
ハブにより省配線化
IoT機器や画像解析との連携が
可能
アナログ信号では限界あり

COMBINATION FREE

ラインナップLINE UP

ハブやオプションを組合せてどんなシステムにもフレキシブルに対応。

ハブ/エクステンダーHUB / EXTENDER

AT-TDM04H

カメラ4台用ハブ
4ch EX-SDI TDMハブ

AT-TDM04H

MORE DETAIL

AT-TDM02E

カメラ2台用エクステンダー、音声に対応
2ch EX-SDI TDMエクステンダー

AT-TDM02E

MORE DETAIL

AT-TDM01E

カメラ1台用エクステンダー
1ch EX-SDI TDMエクステンダー

AT-TDM01E

MORE DETAIL

レコーダーRECORDER

ADX204

4ch EX-SDI レコーダー

ADX204

MORE DETAIL

ADX2016

16ch EX-SDI TDMレコーダー

ADX2016

MORE DETAIL

オプションOPTION

SC-HLR01D

EX-SDI リピーター

SC-HLR01D

MORE DETAIL

SC-MFM07HD

マルチ入力携帯型液晶モニタ

SC-MFM07HD

MORE DETAIL
