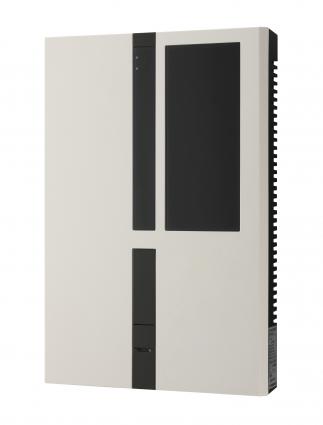

警備用電源装置

PSH2415

停電時には自動的に内蔵の予備電源に切替りシステムを維持します

外部電池接続機能により、AC電源が供給されていない状態で外部電源出力させたい場合や長期停電が予め想定される場合など外部から自動車用等の鉛蓄電池を使用して、外部電源出力を駆動させることができます。
端末機器に対して、外部電源出力より供給している電流量（目安）の測定が可能です。
AC100Vが供給されていない状態（停電時など）のとき、過電流・停電出力を送出します。
何らかの原因により外部電源出力から過電流が検出された場合、外部電源出力を停止し過電流・停電出力を送出します。
停電時に予備電源または外部電池で電源出力を継続しますが、電池電圧が約19.0Vになると外部電源出力を停止し、電池の過放電を防止します。

選択ポイント

システムを構成するコントローラ・送信機やセンサ・リモコン等に電源を供給します。万一の停電時には自動的に内蔵の予備電源に切替り、システムを維持します。
※電気用品安全法適合

仕様

品名	警備用電源装置
品番	PSH2415
電源入力	AC100V　50/60Hz
消費電力	52W（最大）
予備電源	Ni-MH　24.0V　1300mAh×1
外部電源出力	AC100V通電時：DC24.0+1.0V/-3.0V 　　　電池駆動時　　：DC19.0V～28.0V 　　　許容出力電流　：1.5A
停電出力	無電圧接点出力（1b）接点容量：DC30V 0.1A 閉時出力抵抗：10Ω以下
タンパー出力	無電圧接点出力（1b）接点容量：DC30V 0.1A 閉時出力抵抗：10Ω以下
停電補償時間（最大負荷時）	約20分（電池初期性能）条件：環境温度20℃、最大負荷時
充電方式	トリクル/パルス充電（最低必要充電時間^※1 16時間）
使用温度範囲	-10℃～+40℃（充電は0℃～+40℃）
設置場所	屋内
外形寸法	W240×H360×D56.5mm
質量	約1.9kg（標準）

※1　最低必要充電時間：予備電源１本を充電するのに必要な時間です。
　　　予備電源1本あたり約16時間必要としますので、2本使用する場合には約32時間となります。
